Кабель TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J
Применение:
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов. Применяется для прокладки в сухих и влажных помещениях, под открытым небом, на строительных площадках, производственных, и сельскохозяйственных предприятиях.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Скорость намотки до 180 м/мин.
• Между внутренней и внешней оболочкой -текстильная обмотка.
• Длительная нагрузка макс. 20 N/мм².
• Морозостойкий до -50 °C.
• В случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае.
Характеристики кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J
| проводник: | медный многопроволочный |
структура | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
| изоляция: | резиновый компаунд |
маркировка жил | согл. VDE 0293-308 цветовая маркировка с желто-зеленой жилой |
общая скрутка | жилы скручены в слои, жила заземления разделена |
материал вн.оболочки | резиновый компаунд |
внешняя оболочка | резиновый компаунд |
цвет оболочки | черный цвет |
маркировка | да |
номинальное напряжение | Uo/U: 0,6/1 кВ |
испытательное напряжение | 4 кВ |
Допустимые токовые нагрузки | согласно DIN VDE, смотри таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | согл. DIN VDE 0298 часть 3 |
| Мин. радиус изгиба подвижно: | согл. DIN VDE 0298 часть 3 |
температура стационарно | -50 °C / +80 °C |
температура подвижно | -50 °C / +80 °C |
макс. температура на проводнике | +90 °C |
свойства изоляции | самозатухающая, не распространяет горение по IEC 60332-1 |
маслостойкость | согласно EN 60811-2-1 |
стандарт | согласно DIN VDE 0250 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• По запросу производим специальную конструкцию кабеля определенного цвета и размера.
• Возможна поставка кабеля с подходящими муфтами и наконечниками.

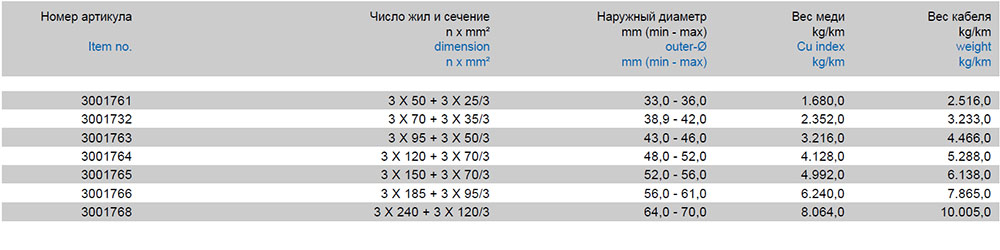

Характеристики кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J
Модели кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J:
3001761, 3001732, 3001763, 3001764, 3001765, 3001766, 3001768
