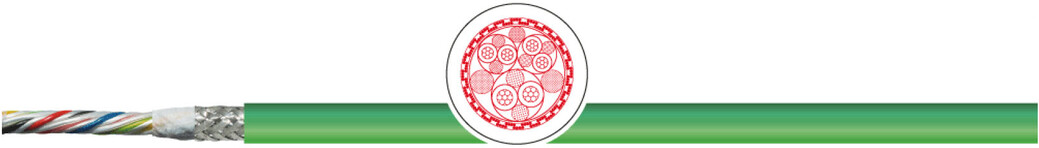

Кабель TKD KAWEFLEX ServoDriveQ SK-C-PUR UL-CSA 2x2x0,15mm(AWG26)+1x2x0,38mm(AWG22)
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD
Кабель TKD KAWEFLEX ServoDriveQ SK-C-PUR UL-CSA 2x2x0,15mm²(AWG26)+1x2x0,38mm²(AWG22)
Для буксируемых цепей в соотв. SIEMENS Standard MOTION-CONNECT 800
Применение:
Для высоких электрических и механических требований; в буксируемых цепях, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов, цифровых сигналов со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.
Особенности:
• Не распространяет горение, не содержит галогенов.
• Маслостойкий согласно DIN EN 60811-2-1.
• Без использования силикона (при производстве).
• Соответстует нормам UL/CSA 80°C, 300 В .
• Согласно норм DESINA.
• HF-характеристики Cat.5E cоотв. IEC 61156-6
• Разрешена праллельная прокладка с другими кабелями напряжением до 300 В
• С января 2016 соответствует нормам UL/CSA, 300 В, 80°C (прежде 30 В, 80°C)
Характеристики кабеля TKD KAWEFLEX ServoDriveQ SK-C-PUR UL-CSA 2x2x0,15mm²(AWG26)+1x2x0,38mm²(AWG22)
| проводник: | медный (AWG24), луженый медный (AWG22) |
| структура: | 19-проволочный |
| изоляция: | полиолефин |
маркировка жил | пары AWG26 желтый/зеленый, розовый/синий; пара AWG22 красный/черный |
способ скрутки | жилы скручены в пары с наполнителем |
общая скрутка | 3 элемента скрученые с наполнителем |
контактная защита | синтетический флис |
общий экран | ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85% |
контактная защита | флисовая подложка |
внешняя оболочка | PUR |
| цвет оболочки: | зеленый RAL 6018 |
| номинальное напряжение: | max. 300 В |
| испытательное напряжение: | 500 В |
Cопротивление проводника | AWG26 макс. 135 Ω/км , AWG22 макс. 55 Ω/км |
сопротивление изоляции | при 20 °C ≥ 1 GΩ/км |
Емкость | пары данных ном.50 нФ/км при 800 Гц |
волновое сопротивление | 100 ± 15 Ω от 1 до 100 МГц |
частота передачи данных | 100 Mбит/сек |
| Мин. радиус изгиба неподвижно: | 35,0 мм |
| Мин. радиус изгиба подвижно: | 105,0 мм |
температура стационарно | - 20 °C / +80 °C |
температура подвижно | - 20 °C / +60 °C |
| свойства изоляции: | согл. IEC 60332-1-2, UL VW-1 соотв. CSA FT1 |
нормы | UL/CSA - cURus 300 В, 80°C |
наружный диаметр | пр. 6,95 мм |
Примечание:
• Соответствует директиве по RoHS и WEEE.
• В качестве альт. возможна поставка с (UL)us Listing CMG соотв.UL 444.
• Другие типы по запросу.
• DRIVE-CLiQ зарегистрированная торговая марка Siemens AG.
