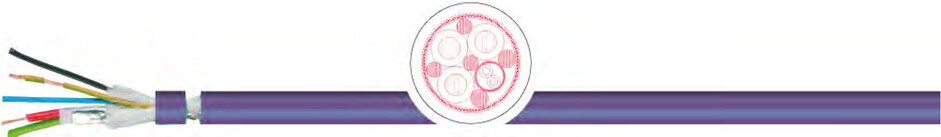

Кабель TKD PROFIBUS SK-PUR 150 Ω

Применение:

PUR - экранированный кабель предназначен для работы в системах PROFIBUS, например Siemens L2-DP, F.I.P.®-Feldbus. Применяется для буксирумых цепей, подвижных систем, в робототехнике.

Особенности:

• Не распространяет горение, самозатухающий.

• Не содержит галогенов.

• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов.

• Маслостойкий (см. таблицу технических указаний).

• Оптимальное соотношение цены и качества.

Характеристики кабеля TKD PROFIBUS SK-PUR 150 Ω

проводник:	медный тонкопроволочный
структура:	тонкопроволочн. DIN VDE 0295 кл.6 графа 5 соот. IEC 60228
изоляция	PELON
маркировка жил	2466-SK-PUR: зеленый, красный 2470-SK-PUR-Hybrid: зеленый, красный, черный, синий, желто-зеленый
общий экран	медная луженая оплетка, плотн. покрытия ок.85%, затухание экрана ≥55 дБ
внешняя оболочка:	PUR
цвет оболочки	фиолетовый, RAL 4001
маркировка	да
номинальное напряжение	0,64 мм: 250 В (не для высокого напряжения) 1 мм²:500 В
испытательное напряжение	жила/жила,0,64L: 1.200 В жила/жила, 1,00 мм²: 1.500 В жила/экран: 750 В / 750 В
сопротивление шлейфа	0,64L макс. 115 Ω / км / 1,00 мм² макс. 133 Ω / км
сопротивление изоляции	при +20 °C ≥ 20 MΩ x км
Емкость	0,64L пара: макс. 30нФ/км
волновое сопротивление	0,64L пара: 150 +/- 15 Ω
частота передачи данных	0,64L пара: 1.500 КБит/сек
расст. передачи данных	0,64L пара: 200 м
Мин. радиус изгиба неподвижно	5 x диаметр кабеля
Мин. радиус изгиба подвижно	7,5 x диаметр кабеля
температура стационарно:	-50 °C / +80 °C
температура подвижно	- 30 °C / +70 °C
свойства изоляции	самозатухающая, не распространяет горение
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка конструкции кабеля 'fast-connect' и согласно сертификации норм UL (2466-PUR-FC-UL).

• Возможна поставка кабеля определенного цвета и размера по запросу.

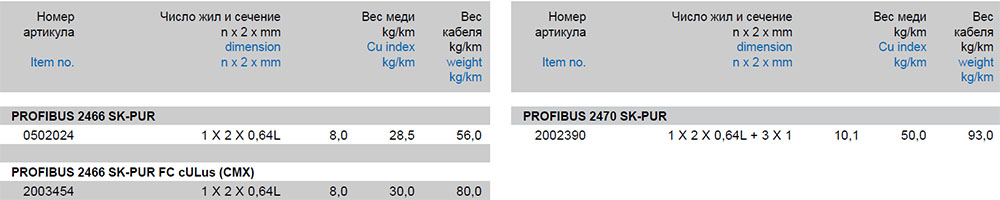

Характеристики кабеля TKD PROFIBUS SK-PUR 150 Ω

Модели кабеля TKD PROFIBUS SK-PUR 150 Ω:

0502024, 2003454, 2002390
