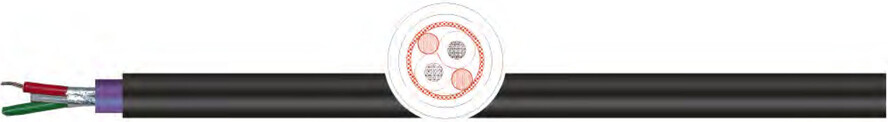

Кабель TKD PROFIBUS 2462 PVC-PE 150 1x2x0,64 мм

Кабель > Кабели BUS, LAN, Коаксиальные, Видео кабели TKD

Кабель TKD PROFIBUS 2462 PVC-PE 150 Ω 1x2x0,64 мм

Применение:

Экранированный кабель предназначен для работы в системах Siemens L2-DP, F.I.P.-Feldbus. Применяется для прокладки снаружи и в землю.

Особенности:

• Устойчив к изменению погодных условий.

• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).

• Максимальная длина кабеля для сегмента BUS: 1200 м-9,6 Кбт 400 м-500 Кбт 200 м-1,5 Мбт 100 м-12 Мбт

Характеристики кабеля TKD PROFIBUS 2462 PVC-PE 150 Ω 1x2x0,64 мм

проводник:	медный однопроволочный
структура:	0,64 мм
изоляция	вспененный полиэтилен PE
маркировка жил	зеленый, красный
экран	алюминивая фольга, медная луженая оплетка, затухание экрана ≥ 55 дБ
материал вн.оболочки	ПВХ, YM1/2 согл. DIN VDE 0207 часть 5
цвет внутренней оболочки	фиолетовый
внешняя оболочка:	PE, 2Y
цвет оболочки	черный, RAL 9005.
маркировка	да
номинальное напряжение	250 В (не для высокого напряжения)
испытательное напряжение	жила/жила: 1.500 В жила/экран: 750 В
Cопротивление проводника	при +20 °C макс. 55 Ω / км
сопротивление изоляции	при +20 °C макс. ≥ 1 GΩxкм
Емкость	макс. 30 нФ/км
волновое сопротивление	150 Ω ± 15 Ω
Мин. радиус изгиба неподвижно	7,5 x диаметр кабеля
Мин. радиус изгиба подвижно	15 x диаметр кабеля
температура стационарно:	-40 °C / +70 °C
температура подвижно	- 5 °C / +70 °C
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC
наружный диаметр	10,20 мм ± 0,30 мм.
вес меди	28 кг/км
вес	64 кг/км

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка кабеля определенного цвета и размера по запросу.

• Возможна поставка кабеля конструкции "fast connect".
