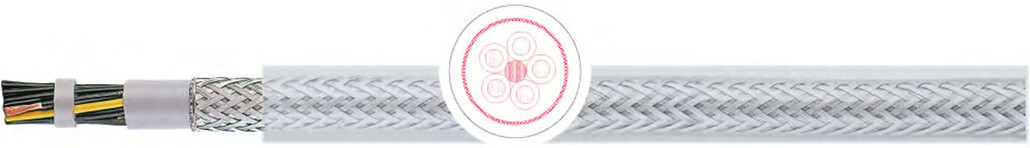

Гибкий кабель управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V
Применение:
Используется в качестве контрольного и соединительного кабеля управления в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе только с УФ-защитой.
Особенности:
• Испытательное напряжение 4 кВ .
• Устойчив к воздействию кислот, щелочей и некоторых масел .
• Отсутствие кремнийорганической резины (при производстве).
• Имеет высокий уровень защиты от механических повреждений и электромагнитных воздействий (благодаря стальной оплетке и внутренней оболочке)
Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | JZ/OZ согл. DIN VDE 0293 черные жилы с белой цифр.маркировкой, без или с желто-зеленой жилой; JB/OB до 5 жил цветные жилы согласно DIN VDE 0293-308,от 6 жил согл.кода цветов TKD, без или с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
материал вн.оболочки | ПВХ |
общий экран | из оцинкованой стальной проволоки, плотность покрытия около 85%. |
внешняя оболочка: | ПВХ |
| цвет оболочки: | прозрачный |
| номинальное напряжение: | JZ/OZ: Uo/U 300/500 В; JB/OB: Uo/U 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1. |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Не допускается хранение во влажных помещениях и на открытом воздухе.
• JZ/OZ: 300/500 В, JB/OB: 0,6/1 кВ (от сечения 25 мм²)
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V

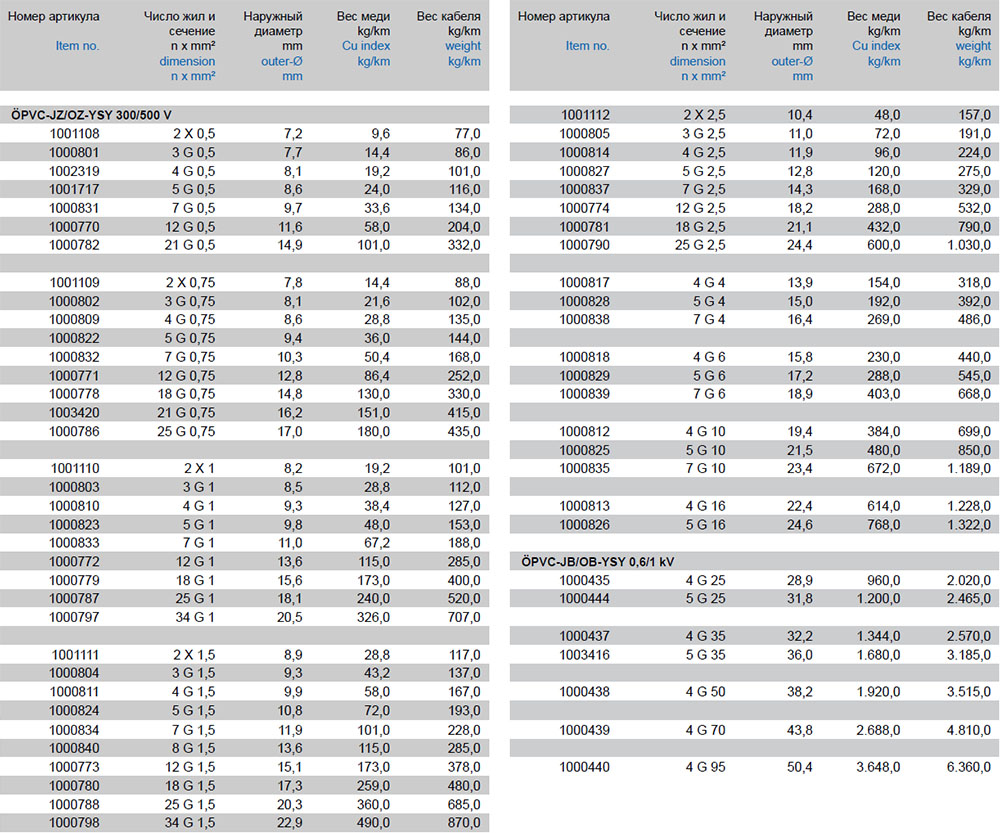

Модели гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V:
1001108, 1000801, 1002319, 1001717, 1000831, 1000770, 1000782, 1001109, 1000802, 1000809, 1000822, 1000832, 1000771, 1000778, 1003420, 1000786, 1001110, 1000803, 1000810, 1000823, 1000833, 1000772, 1000779, 1000787, 1000797, 1001111, 1000804, 1000811, 1000824, 1000834, 1000840, 1000773, 1000780, 1000788, 1000798, 1001112, 1000805, 1000814, 1000827, 1000837, 1000774, 1000781, 1000790, 1000817, 1000828, 1000838, 1000818, 1000829, 1000839, 1000812, 1000825, 1000835, 1000813, 1000826, 1000435, 1000444, 1000437, 1003416, 1000438, 1000439, 1000440
