Кабель TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD

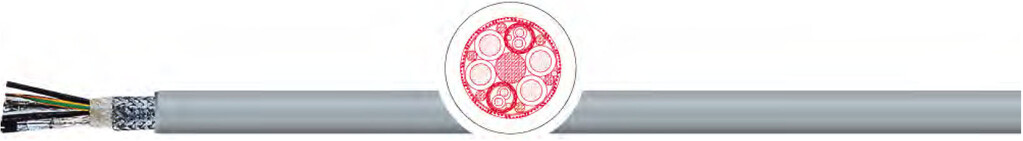

Кабель TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV
Для постоянной прокладки и гибкого присоединения, 4 силовых жилы + 2 экранированные пары
Применение:
Сверхгибкий экранированный кабель используется в качестве силового соединительного кабеля для периодического движения между преобразователем и серводвигателем, с двумя экранированными парами управления, где необходимо соблюдение электромагнитной совместимости (ЭМС).Для нормальных электрических и механических требований.
Особенности:
• Внешняя оболочка кабеля самозатухающая и не распространяет горение.
• Устойчива к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
• LABS - не содержит лакосодержащих веществ.
Характеристики кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5. |
| изоляция: | силовые жилы: ПВХ / жилы управления: PE |
| маркировка жил: | силовые жилы: черные с нумерацией 1, 2, 3 и зелено-желтая; жилы управления: пара 0,34 мм²: коричневый/белый, зеленый/желтый; жилы управления: пара от 0,75 мм² черные с нумерацией 5, 6 и 7, 8 |
экран | жилы управления - экран из луженой медной проволоки, затухание экрана ≥ 55 dB |
общий экран | медная луженая оплетка, плотность покрытия ок.85% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001 |
маркировка | да |
| номинальное напряжение: | силовые жилы: Uo/U 600В/1.000В; жилы управления: 350/350 В |
| испытательное напряжение: | жила/жила: 4.000 В; жила/экран: 2.000 В |
| Cопротивление проводника: | при +20 °C согл.DIN VDE 0295 кл.5 соотв.IEC 60228 кл.5 |
сопротивление изоляции | при +20 °C ≥ 20 MOm x км |
Допустимые токовые нагрузки | согласно DIN VDE 0100 |
| Мин. радиус изгиба неподвижно: | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 7,5 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C. |
| свойства изоляции: | по VDE 0482-332-2-1 по DIN EN 60332-2-1, самозатухающая, не распространяет горение |
стандарт | согл. DIN VDE 0207, 0250, 0293, 0295, 0472, 0812 по IEC |
Примечание:
• Соответствует RoHS.
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Оптимальное соотношение цены и качества.
• Возможна поставка кабеля по американским нормам UL/CSA, см. раздел 05.02
• По заказу производим специальную конструкцию кабеля данного типа.

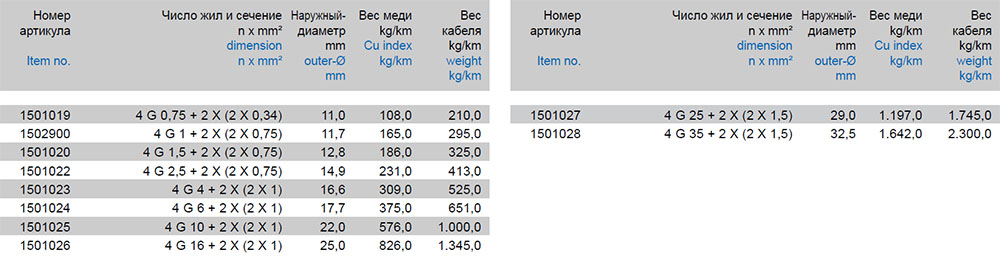

Характеристики кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV
Модели кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV:
1501019, 1502900, 1501020, 1501022, 1501023, 1501024, 1501025, 1501026, 1501027, 1501028
