Кабель управления TKD PVC-JZ OZ-YCY
Кабель > Гибкие кабели управления TKD
Гибкий кабель управления TKD PVC-JZ OZ-YCY
Применение:
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.
Особенности:
• Испытательное напряжение 4кВ.
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной механической защиты и повышает прочность кабеля.
• Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой. |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
материал вн.оболочки | ПВХ |
общий экран | медная луженая оплётки, плотность покрытия около 85 %. |
внешняя оболочка: | ПВХ |
| цвет оболочки: | прозрачный |
| номинальное напряжение: | Uo/U 300/500 В |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | огл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
| свойства изоляции: | самозатухающая, не распространяет горение согл. IEC 60332-1 |
| стандарт: | согл. DIN VDE 0250 , соотв. директиве 2006/95/EС CE |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможно изготовление кабеля определенного цвета и размера по запросу.

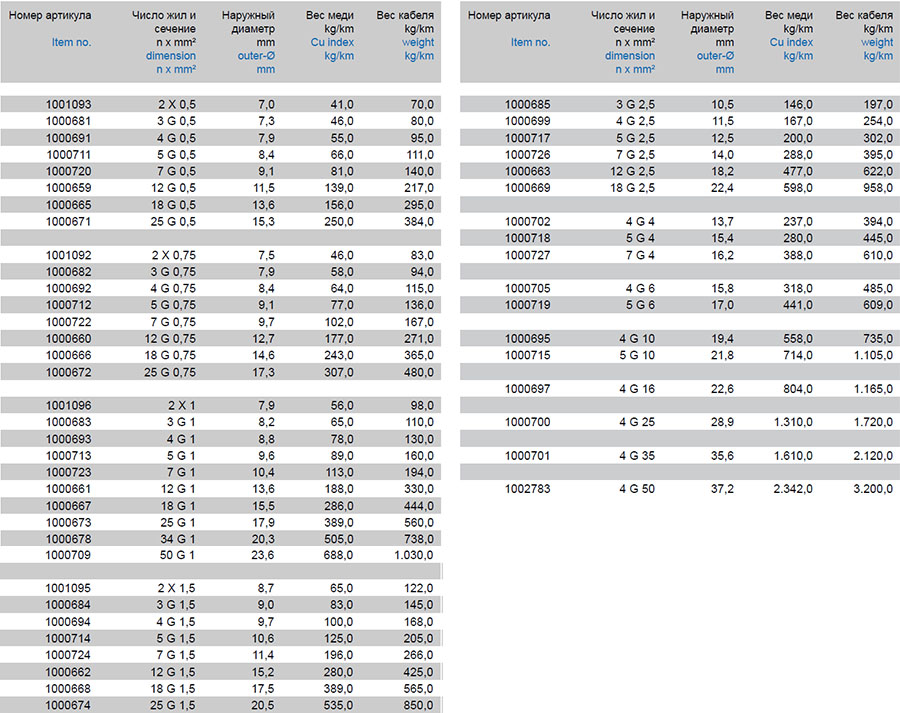

Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY
Модели гибкого кабеля управления TKD PVC-JZ OZ-YCY:
1001093, 1000681, 1000691, 1000711, 1000720, 1000659, 1000665, 1000671, 1001092, 1000682, 1000692, 1000712, 1000722, 1000660, 1000666, 1000672, 1001096, 1000683, 1000693, 1000713, 1000723, 1000661, 1000667, 1000673, 1000678, 1000709, 1001095, 1000684, 1000694, 1000714, 1000724, 1000662, 1000668, 1000674, 1000685, 1000699, 1000717, 1000726, 1000663, 1000669, 1000702, 1000718, 1000727, 1000705, 1000719, 1000695, 1000715, 1000697, 1000700, 1000701, 1002783
