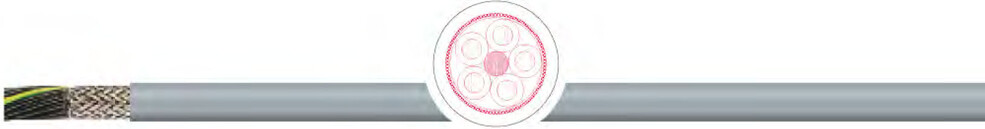

Кабель TKD KAWEFLEX 6200 ECO SK-C-PVC UL-CSA
Кабель > Кабели управления для буксируемых цепей и робототехники TKD
Кабель управления TKD KAWEFLEX 6200 ECO SK-C-PVC UL-CSA
Применение:
В качестве гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и легких, средних механических требований в буксируемых цепях и в подвижных механизмах, в машиностроении и при строительстве промышленных сооружений.
Особенности:
• Cогл. норм UL/CSA.
• Низкая адгезия и не содержит силикона.
• Не распространяет горение в соотв. IEC 60332-1-2, FT1, VW-1
• Маслостойкий в соотв. DIN EN 60811-2-1 (только мин. масла)
• Устойчив к воздействию жиров, охлаждающей жидкости и к смазочных материалов.
• Для электромагнитной совместимости (ЭМС)
• Согласно UL до 600 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 В.
Характеристики кабеля управления TKD KAWEFLEX 6200 ECO SK-C-PVC UL-CSA
| проводник: | медный многопроволочный |
| структура: | в соотв. с DIN VDE 0295 класс 5 и IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая |
| способ скрутки: | послойный повив жил |
общий экран | медная луженая оплетка, плотность прибл. 85% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001 |
| номинальное напряжение: | согл. IEC: 300/500B; согл. UL: 600 B. |
| испытательное напряжение: | жила/жила: 4 кВ; жила/экран: 2 кВ |
| Cопротивление проводника: | при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | при +20 °C ≥ 20 MOm x км |
Допустимые токовые нагрузки | в соотв. DIN VDE |
пр.электрические свойства | макс. скорость перемещения: 3 м/с; траверс (TL): макс. 10 м; допустимое ускорение : макс.10 м/с²; количество изгибов: > 1 млн |
| Мин. радиус изгиба неподвижно: | 4х диаметр |
| Мин. радиус изгиба подвижно: | 10 x диаметр < 3м TL | 12,5 x диаметр ≥ 3 м TL |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | -5 °C / +90 °C |
| свойства изоляции: | IEC 60332-1-2, FT1, VW-1 |
| нормы: | UL/CSA - cURus 600V, 90°C |
Примечание:
• Соответствует директиве RoHS.
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

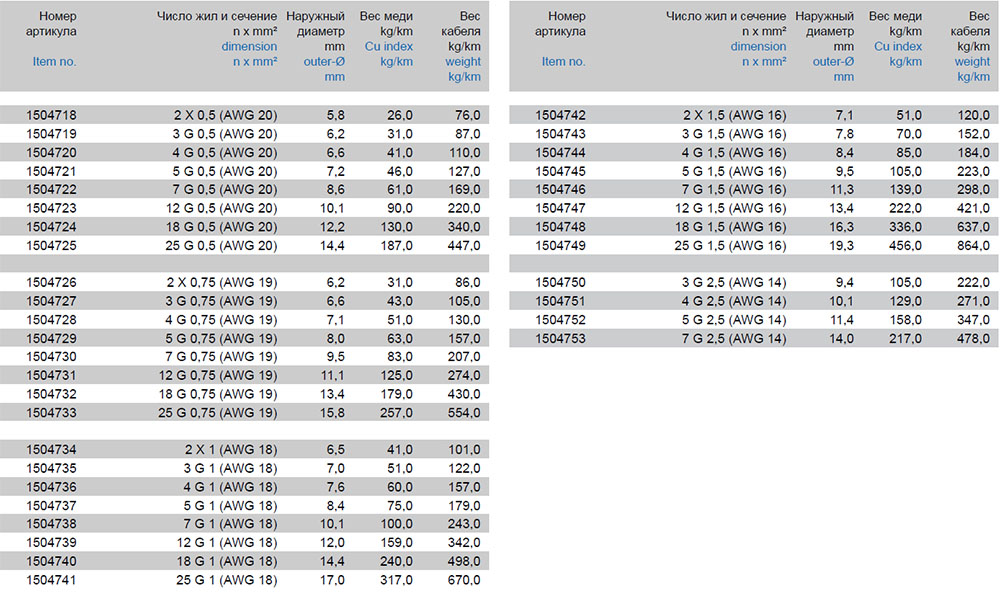

Характеристики кабеля управления TKD KAWEFLEX 6200 ECO SK-C-PVC UL-CSA
Модели кабеля управления TKD KAWEFLEX 6200 ECO SK-C-PVC UL-CSA:
1504718, 1504719, 1504720, 1504721, 1504722, 1504723, 1504724,
1504725, 1504726, 1504727, 1504728, 1504729, 1504730, 1504731, 1504732, 1504733,
1504734, 1504735, 1504736, 1504737, 1504738, 1504739, 1504740, 1504741, 1504742,
1504743, 1504744, 1504745, 1504746, 1504747, 1504748, 1504749, 1504750, 1504751,
1504752, 1504753
