Кабель для передачи данных TKD J-H(St)H Bd
Кабель > Кабели для передачи данных TKD

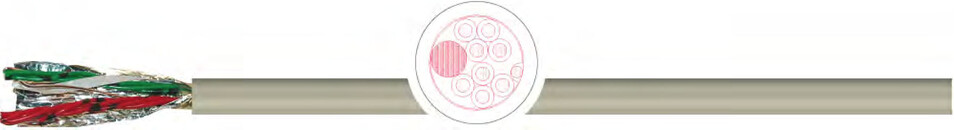

Кабель для передачи данных TKD J-H(St)H Bd
Применение:
Безгалогенный установочный кабель с электростатическим экраном используется в пожароопасных зонах и зданиях с большим скоплением людей, дорогостоющего оборудования, в измерительной, управляющей технике и компьютерных системах, таких как измерительные и контрольные технологии для передачи данных и сигналов без потерь. Применяется для прокладки в сухих, влажных помещениях, на и под штукатуркой, а также под открытым небом, но не для прокладки в земле.
Особенности:
• Электростатический экран из ламинированной алюминиевой фольги.
• Пары скручены в пучки (Bd).
• Отсутствие кремнийорганической резины (при производстве).
• Возможна поставка кабеля: J-H(St)H Bd BMK n x 2 x 0,8 мм для пожарной сигнализации с красной наружной оболочкой.
Характеристики кабеля для передачи данных TKD J-H(St)H Bd
| проводник: | медный однопроволочный |
| структура: | диаметр провода: Ø 0,6 мм (0,28 мм²), диаметр провода: Ø 0,8 мм (0,50 мм²) |
изоляция | безгалогенный компаунд |
маркировка жил | согл. DIN VDE 0815 разные цвета |
способ скрутки | 4 жилы скручены в звездную четверку, пучки скручены в слои |
общий экран | из ламинированной алюминевой фольги с вспомогательным проводом |
внешняя оболочка: | безгалогенный компаунд не распространяет горение |
цвет оболочки | цвет серый (BMK: с красной наружной оболочкой для пожарной сигнализации) |
номинальное напряжение | 300 В |
испытательное напряжение | 800 кВ |
Cопротивление проводника | шлейф: 0,6 макс. 130 Ω/км; 0,8 макс. 73,2 Ω/км |
сопротивление изоляции | мин. 100 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | макс. 120 нФ/км |
Мин. радиус изгиба неподвижно | 7,5 x диаметр кабеля |
Мин. радиус изгиба подвижно | 10 x диаметр кабеля |
| температура стационарно: | -30 °C / +70 °C |
температура подвижно | - 5 °C / +50 °C |
безгалогенность | не содержит галогенов |
свойства изоляции | не распространяет горение согл. DIN EN 50266-2-4, VDE 0472 и IEC 60332.3 кат C, низкая плотность дыма, не выделяет коррозийных газов согл.VDE 0472 часть 813 и IEC 60754-1 |
стандарт | EN 50288-7 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Установочный кабель не допустимо использовать для силовых цепей и для прокладки в земле.
• По заказу производим специальную конструкцию кабеля данного типа.

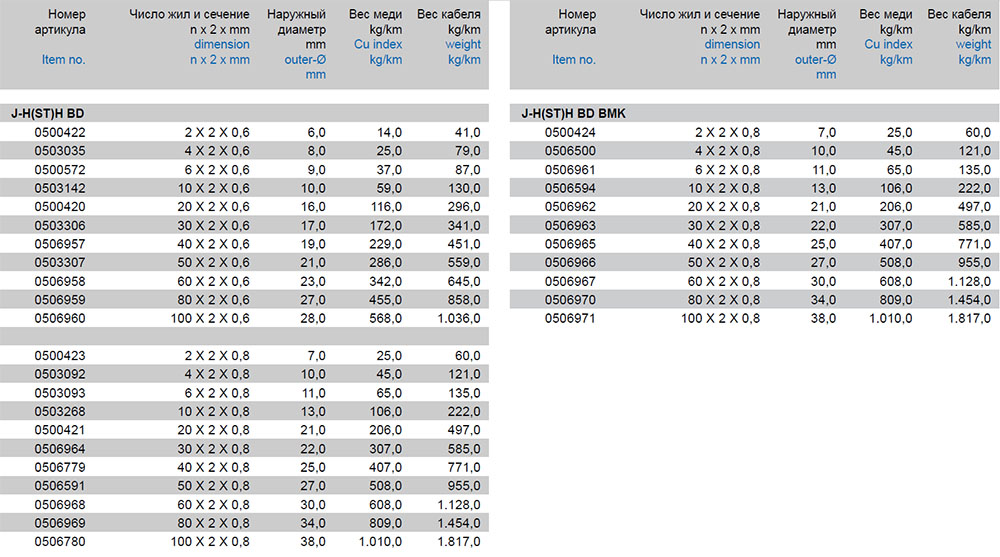

Характеристики кабеля для передачи данных TKD J-H(St)H Bd
Модели кабеля для передачи данных TKD J-H(St)H Bd:
0500422, 0503035, 0500572, 0503142, 0500420, 0503306, 0506957, 0503307, 0506958, 0506959, 0506960, 0500423, 0503092, 0503093, 0503268, 0500421, 0506964, 0506779, 0506591, 0506968, 0506969, 0506780, , 0500424, 0506500, 0506961, 0506594, 0506962, 0506963, 0506965, 0506966, 0506967, 0506970, 0506971
