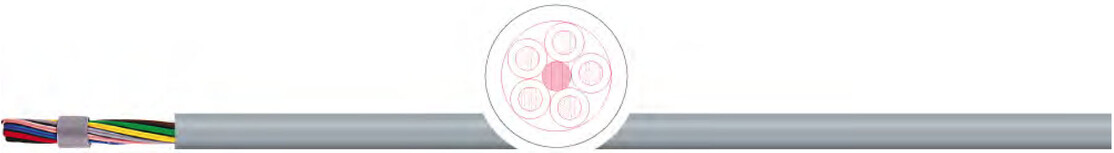

Кабель для передачи данных TKD ELITRONIC LIYY
Применение:
Кабель используется в качестве контрольного, сигнального и соединительного для передачи аналоговых и цифровых сигналов в измерительной технике, технике управления и компьютерных системах. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в землю. Применяется на открытом воздухе с УФ-защитой.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
Характеристики кабеля для передачи данных TKD ELITRONIC LIYY
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5; исключение: 0,34 мм², многопроволочный (7 x 0,25 мм) |
изоляция | ПВХ |
маркировка жил | согл. DIN 47100 разные цвета |
способ скрутки | послойный повив пар с оптимальными шагами скрутки |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7032 |
номинальное напряжение | Uo/U: 250 В; максимальное напряжение при 0,14 мм² 350 В; > 0,14 мм² 500 В |
| испытательное напряжение: | при 0,14 мм² жила/жила: 1,2 кВ; > 0,14 мм²: жила/ жила: 1,5 кВ |
Cопротивление проводника | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ок. 120 нФ/км |
Мин. радиус изгиба неподвижно | до12 мм Ø 5 x диаметр кабеля;до 20 мм Ø 7,5 x диаметр кабеля; > 20 мм Ø 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | до12 мм Ø 10 x диаметр кабеля; до 20 мм Ø 15 x диаметр кабеля; > 20 мм Ø 20 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

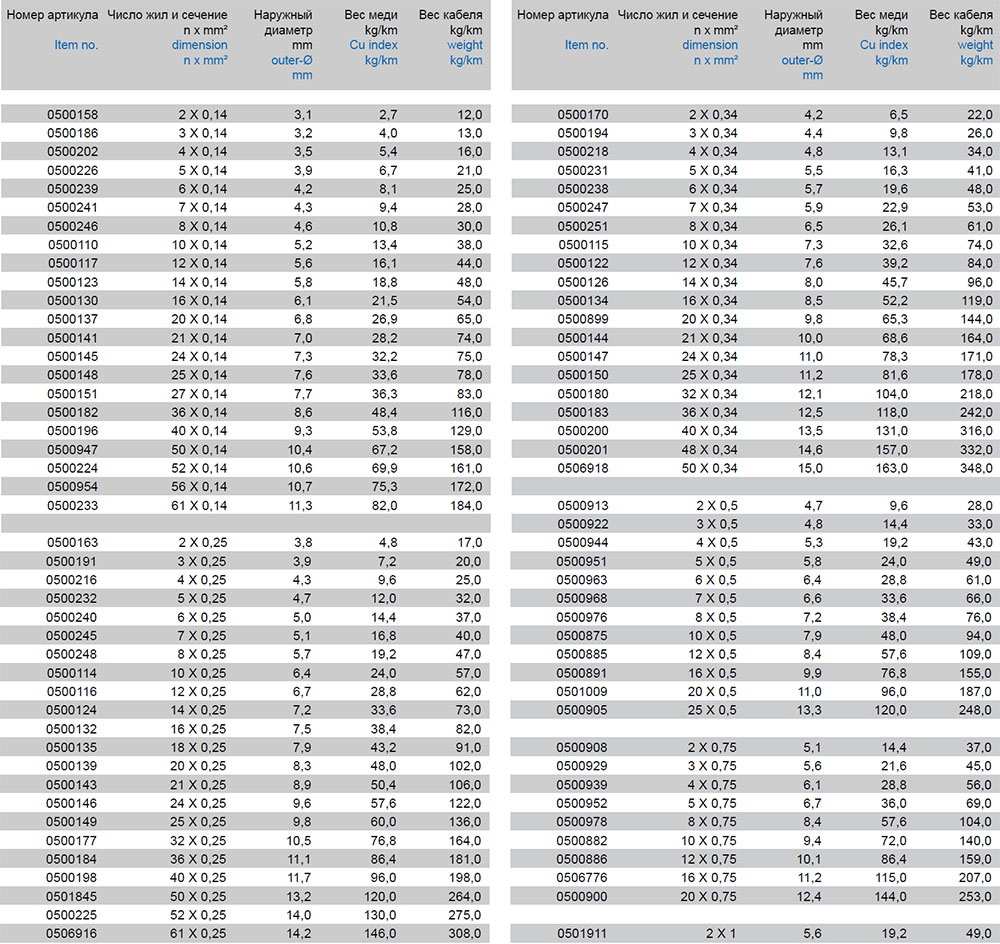

Характеристики кабеля для передачи данных TKD ELITRONIC LIYY
Модели кабеля для передачи данных TKD ELITRONIC LIYY:
0500158, 0500186, 0500202, 0500226, 0500239, 0500241, 0500246,
0500110, 0500117, 0500123, 0500130, 0500137, 0500141, 0500145, 0500148, 0500151,
0500182, 0500196, 0500947, 0500224, 0500954, 0500233, 0500163, 0500191, 0500216,
0500232, 0500240, 0500245, 0500248, 0500114, 0500116, 0500124, 0500132, 0500135,
0500139, 0500143, 0500146, 0500149, 0500177, 0500184, 0500198, 0501845, 0500225,
0506916, 0500170, 0500194, 0500218, 0500231, 0500238, 0500247, 0500251, 0500115,
0500122, 0500126, 0500134, 0500899, 0500144, 0500147, 0500150, 0500180, 0500183,
0500200, 0500201, 0506918, 0500913, 0500922, 0500944, 0500951, 0500963, 0500968,
0500976, 0500875, 0500885, 0500891, 0501009, 0500905, 0500908, 0500929, 0500939,
0500952, 0500978, 0500882, 0500886, 0506776, 0500900, 0501911
