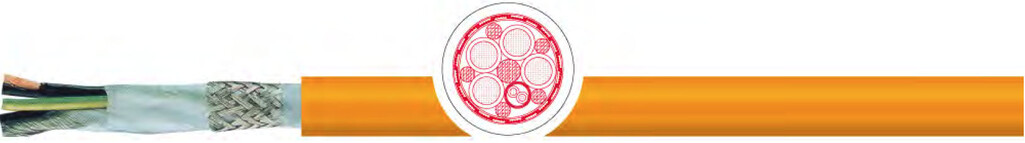

Кабель TKD KAWEFLEX 5268 C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD
Кабель TKD KAWEFLEX 5268 C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
Для гибкого использования и стационарной установки, 4 жилы питания + 1 экранированная пара или + 1 экранированная триада (3 жилы управления)
Применение:
Экранированный силовой кабель питания малой емкости с контрольными жилами для датчиков температур или тормоза, для электромагнитной совместимости кабелей между преобразователем и двигателем, для нормальных механических и электрических требований. Для прокладки в сухих и влажных помещениях.
Особенности:
• Согласно стандартов DESINA и норм UL/CSA.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов.
• Не содержит силикона и фреона
• (FCKW) согл. DIN 472815/ IEC 60754-1.
• Сертификация согласно норм UL/CSA до 600 В разрешает паралелльную прокладку этого кабеля с другими типами номинальным напряжением до 600 В.
Характеристики кабеля TKD KAWEFLEX 5268 C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
| изоляция: | PELON 2, PP |
маркировка жил | силовые жилы: черная с белой маркировкой: U/L1/C/ L +; V/L2;W/L3/D/L-& зелено-желтая; провода управления для пары, черная & белая; триады: черная с белыми цифрами 1. 2, 3; |
экран | пары и триады управления - экран из луженой медной проволоки |
общая скрутка | жилы и пары или триады скручены вместе с особо гибкими наполнителями (элементами) |
общий экран | медная луженая оплетка, плотность покрытия ок.80% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | оранжевый, RAL 2003 |
| номинальное напряжение: | силовые жилы/ жилы управления: Uo/U 600/1000 В, UL & CSA:1.000 В |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | при +20 °C согл.DIN VDE 0295 кл.5, соотв.IEC 60228 кл.5 |
сопротивление изоляции | при +20 °C > 20 MOm x км |
| Мин. радиус изгиба неподвижно: | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 10 x диаметр кабеля |
| температура стационарно: | - 30 °C / +80 °C |
| температура подвижно: | - 5 °C / +80 °C |
| свойства изоляции: | не распространяет горение EN 60332-2-1, UL: VW1; CSA: FT1 |
маслостойкость | согл. ISO 6722, EN 60811-2-1 (только мин. масла) |
нормы | UL 80°C, 1.000 В, cULus 80°C, 1.000 В |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению")
• Оптимальное соотношение цены и качества.
• Возможна поставка кабеля нестандартных сечений и типов по запросу.

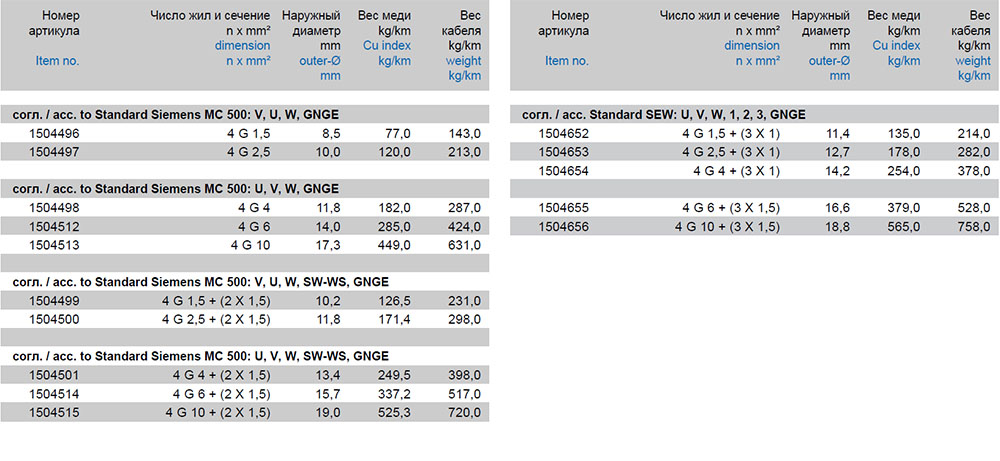

Характеристики кабеля TKD KAWEFLEX 5268 C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
Модели кабеля TKD KAWEFLEX 5268 C-PVC UL-CSA SERVO 0,6-1 kV малой емкости:
1504496, 1504497, 1504498, 1504512, 1504513, 1504500, 1504514,
1504515, 1504652, 1504653, 1504654, 1504655, 1504656
