Кабель управления TKD PVC-JB OB
Кабель > Гибкие кабели управления TKD

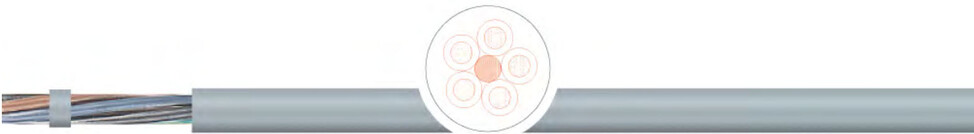

Гибкий кабель управления TKD PVC-JB OB
Применение:
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе, только с УФ-защитой.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
Характеристики гибкого кабеля управления TKD PVC-JB OB
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | до 5 жил цветовая маркировка согл. DIN VDE 0293-308, более 6 жил согл. кода цветов стандарта TKD, без или с желто-зеленой жилой, см. таблицу технических указаний. |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый , RAL 7001 |
| номинальное напряжение: | до 16 мм² Uo/U 300/500 В; более 25 мм² Uo/U 0,6/1кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

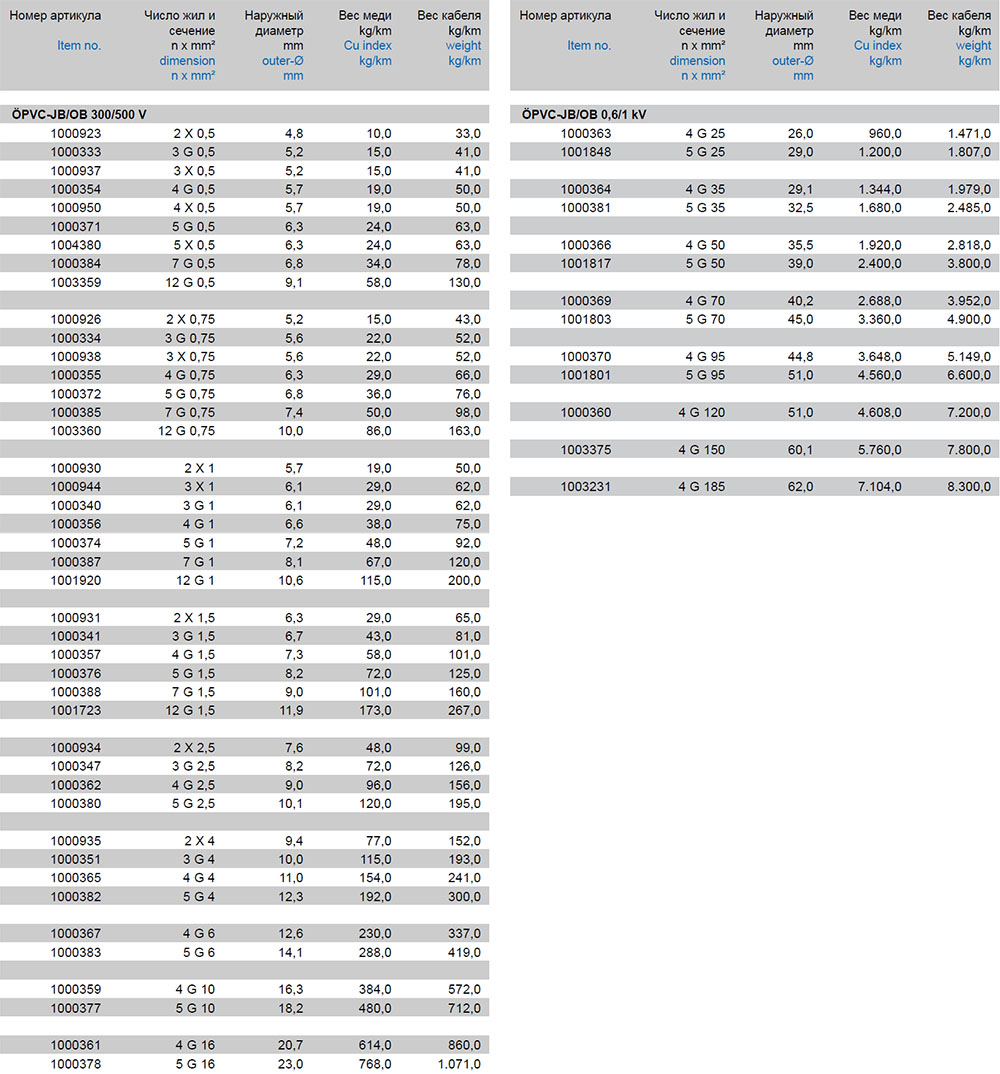

Характеристики гибкого кабеля управления TKD PVC-JB OB
Модели гибкого кабеля управления TKD PVC-JB OB:
1000923, 1000333, 1000937, 1000354, 1000950, 1000371, 1004380, 1000384, 1003359, 1000926, 1000334, 1000938, 1000355, 1000372, 1000385, 1003360, 1000930, 1000944, 1000340, 1000356, 1000374, 1000387, 1001920, 1000931, 1000341, 1000357, 1000376, 1000388, 1001723, 1000934, 1000347, 1000362, 1000380, 1000935, 1000351, 1000365, 1000382, 1000367, 1000383, 1000359, 1000377, 1000361, 1000378, 1000363, 1001848, 1000364, 1000381, 1000366, 1001817, 1000369, 1001803, 1000370, 1001801, 1000360, 1003375, 1003231
