Кабель TKD SIHF-J+C

Кабель > Кабели TKD термостойкие

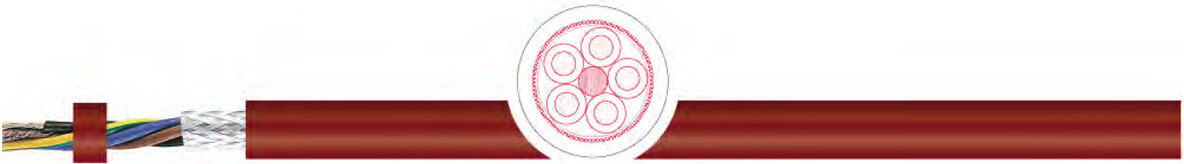

Термостойкий кабель TKD SIHF-J+C

Применение:

Термостойкий кабель, используется как в качестве контрольного, соединительного кабеля, так и в качестве кабеля подключения в электрических устройствах, где должна быть обеспечена пересылка сигналов и данных без помех. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении без напряжения при растяжении, и без принудительного управления движением. Применяется в сухих, влажных и мокрых помещениях, а также под открытым небом, но не для прокладки в земле.

Особенности:

• Устойчив к воздействию кислот, щелочей и некоторх масел (см. таблицу технических указаний).

• В случае пожара не распространяет горение, сохраняет целостность изоляции и имеет незначительную плотность дыма.

• Силикон в составе устойчив к озону, кислороду, морской воде и изменению погодных условий.

• Рекомендуется для электромагнитной совместимости (ЭМС).

Характеристики теромостойкого кабеля TKD SIHF-J+C

проводник:	медный луженый многопроволочный
структура:	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5.
изоляция:	силикон
маркировка жил:	согл. VDE 0293-308 до 5 жил: цветовая маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилой
способ скрутки	послойный повив жил
материал вн.оболочки	SIHF-SI+C: силикон
цвет внутренней оболочки	красно-коричневый
общий экран	медная луженая оплетка, плотность покрытия ок. 85%
внешняя оболочка	силикон
цвет оболочки	красно-коричневый
номинальное напряжение:	Uo/U: 300/500 В
испытательное напряжение:	2 кВ; жила/экран: 1 кВ
Cопротивление проводника	при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции	мин. 2,0 GΩ MΩ x км
Допустимые токовые нагрузки	согласно DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба неподвижно:	5 x диаметр кабеля
Мин. радиус изгиба подвижно:	12 x диаметр кабеля.
температура стационарно:	-60 °C / +180 °C; кратковременно: +200 °C
макс. температура на проводнике	+180 °C
безгалогенность	не содержит галогенов, согл.VDE 0472 часть 813 и IEC 60754-1
свойства изоляции:	самозатухающая, не распространяет горение согл. VDE 0482-332-2-1 (IEC 60332-1)
стандарт	согл. DIN VDE 0282 часть 1 и HD22.1

Примечание:

• Соответствует директиве RoHS.

• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").

• Возможна поставка кабеля определенного цвета и размера по запросу.

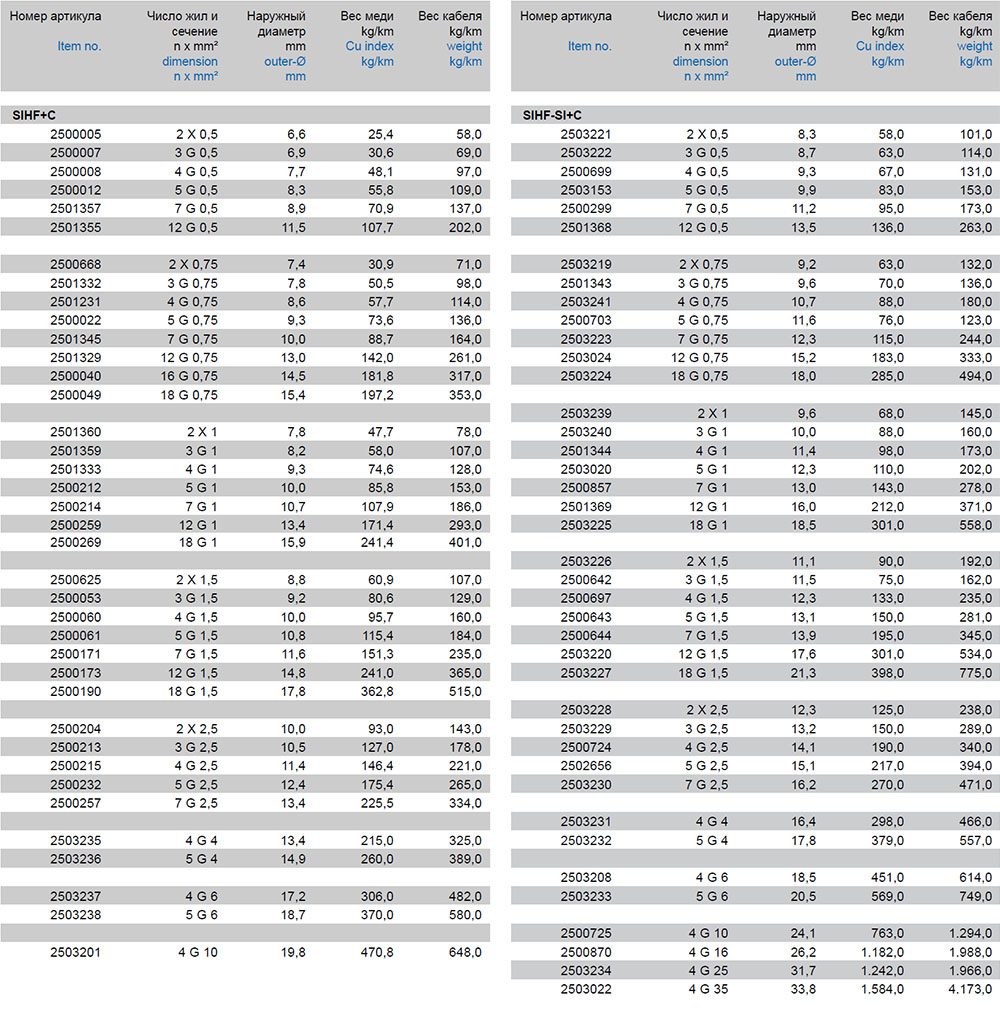

Характеристики термостойкого кабеля TKD SIHF-J+C

Модели термостойкого кабеля TKD SIHF-J+C:

2500005, 2500007, 2500008, 2500012, 2501357, 2501355, 2500668, 2501332, 2501231, 2500022, 2501345, 2501329, 2500040, 2500049, 2501360, 2501359, 2501333, 2500212, 2500214, 2500259, 2500269, 2500625, 2500053, 2500060, 2500061, 2500171, 2500173, 2500190, 2500204, 2500213, 2500215, 2500232, 2500257, 2503235, 2503236, 2503237, 2503238, 2503201, 2503221, 2503222, 2500699, 2503153, 2500299, 2501368, 2503219, 2501343, 2503241, 2500703, 2503223, 2503024, 2503224, 2503239, 2503240, 2501344, 2503020, 2500857, 2501369, 2503225, 2503226, 2500642, 2500697, 2500643, 2500644, 2503220, 2503227, 2503228, 2503229, 2500724, 2502656, 2503230, 2503231, 2503232, 2503208, 2503233, 2500725, 2500870, 2503234, 2503022
