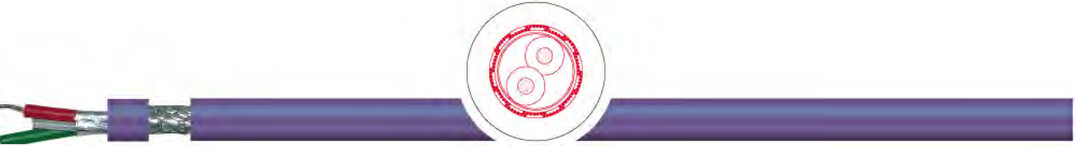

Кабель TKD PROFIBUS PVC 150 Ω
Применение:
Экранированный кабель предназначен для работы в системах Siemens L2-DP, F.I.P.-Feldbus. Применяется для постоянной и гибкой прокладки.
Особенности:
• Оболочка кабеля не распространяет горение.
• Устойчива к воздействию жиров, охлаждающей жидкости и смазывающих материалов.
• Маслостойкая (см. таблицу технических указаний).
• Оптимальное соотношение цены и качества.
Характеристики кабеля TKD PROFIBUS PVC 150 Ω
| проводник: | 2458: медный однопроволочный, / 2460: медный многопроволочный |
| структура: | 2458 - 0,64мм однопроволочный/ 2460 - медный многопроволочный 7/19 проволок. |
изоляция | 0,64 мм: O2Y, PE, вспененный полиэтилен / 1 мм²: 2Y, PE |
маркировка жил | 2458-ПВХ: зеленый, красный 2460-ПВХ-Hybrid: зеленый, красный, черный, синий, желто-зеленый |
контактная защита | алюминевая фольга, внахлёст |
общий экран | луженая медная оплетка |
внешняя оболочка: | ПВХ |
цвет оболочки | фиолетовый, RAL 4001 |
маркировка | да |
номинальное напряжение | 0,64 мм: 250 В (не для высокого напряжения) 1 мм²:500 В |
испытательное напряжение | жила/жила: 1.200 В жила/экран: 750 В |
сопротивление шлейфа | макс. 115 Ω / км |
сопротивление изоляции | при +20 °C ≥ 20 MΩ x км |
Емкость | 0,64 мм пара: макс. 30нФ/км |
волновое сопротивление | 0,64 мм пара: 150 +/- 15 Ω |
частота передачи данных | 0,64 мм пара: 1.500 КБит/сек |
расст. передачи данных | 0,64 мм пара: 200 м |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
Мин. радиус изгиба подвижно | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
температура подвижно | - 5 °C / +70 °C |
свойства изоляции | самозатухающая, не распространяет горение |
стандарт | DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC |
Примечание:
• Соответствует директиве RoHS.
• Возможна поставка конструкции кабеля 'fast-connect' и согласно норм UL (2458-PVC-FC-UL).
• Возможна поставка кабеля определенного цвета и размера по запросу.

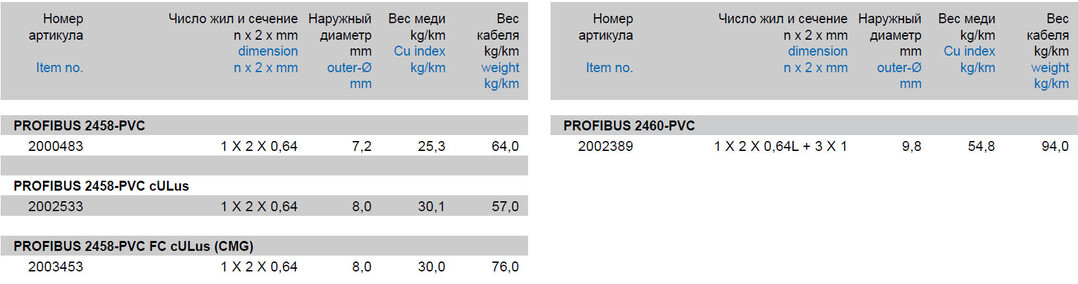

Характеристики кабеля TKD PROFIBUS PVC 150 Ω
Модели кабеля TKD PROFIBUS PVC 150 Ω:
2000483, 2002533, 2003453, 2002389
