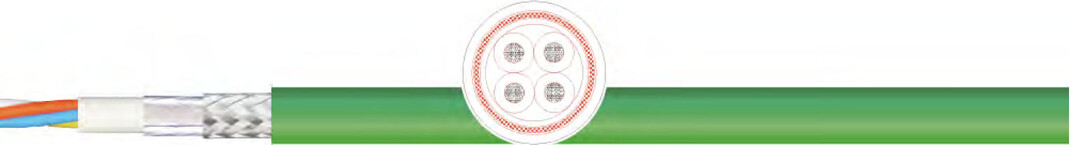

Кабель TKD Profinet PVC FR cUL 100 MБит сек 100

Кабель > Кабели BUS, LAN, Коаксиальные, Видео кабели TKD
Кабель TKD Profinet PVC FR cUL 100 MБит сек 100Ω



Применение:
Стандарт Profinet® со скоростью передачи данных 100 MБит/сек предназначен для оптимальной передачи сигналов в промышленных сетях. Быстрый монтаж за счет FC (Fast Connect Instruction). Применяется для прокладки в сухих и влажных помещениях.

Особенности:
• Быстрый монтаж FC.
• Устойчив к УФ излучению.
• Не распространяет горение.
• Характеристики передач данных согласно категории 5Е.

Характеристики кабеля TKD Profinet PVC FR cUL 100 MБит сек 100Ω
проводник:
тип А медный / тип В медный луженый
структура:
тип А однопроволочный /тип В 7-проволочный
изоляция
полиолефин
маркировка жил
белый-желтый-синий-оранжевый
общая скрутка
4 жилы звездная скрутка
контактная защита
полиэтиленовая фольга
материал вн.оболочки
ПВХ только при варианте FC
общий экран
алюмининивая фольга и луженая медная оплетка
внешняя оболочка:
специальный ПВХ
цвет оболочки
зеленый RAL 6018
маркировка
да
номинальное напряжение
125 В (не для высокого напряжения)
испытательное напряжение
1.000 В
сопротивление шлейфа
макс: 115 Ω x км
сопротивление изоляции
мин. 20 MΩ x км
Емкость
48 нФ/км при 800 Гц
волновое сопротивление
100Ω ± 15 Ω
Мин. радиус изгиба
неподвижно
тип А 7,5 х диаметр при инсталяции, 3 x диаметр при
единичном изгибе
Мин. радиус изгиба подвижно
тип В 8 х диаметр
температура стационарно:
-40 °C / +80 °C
температура подвижно
- 5 °C / +50 °C
свойства изоляции
FT4 согласно UL 1685, IEC 60332-3-25
стандарт
VDE 0207, IEC 61156, PNO Profinet
нормы
UL444, UL UL13, UL AWM Style 20201

Примечание:
• Соответсвует директиве RoHS.
• Тип А для неподвижной прокладки.
• Тип В для гибкого применения.
• Возможна поставка кабеля специальной конструкции.

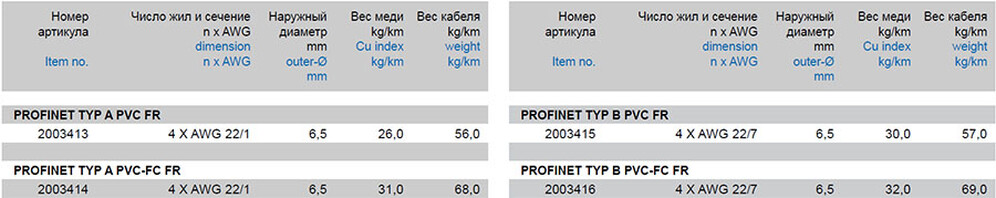

Характеристики кабеля TKD Profinet PVC FR cUL 100 MБит сек 100Ω

Модели кабеля TKD Profinet PVC FR cUL 100 MБит сек 100Ω:
2003413, 2003414, 2003415, 2003416
